低壓配電柜

低壓配電柜的額定電流是交流50Hz，額定電壓380v的配電系統作為動力，照明及配電的電能轉換及控制之用。該產品具有分斷能力強，動熱穩定性好，電氣方案引靈活，組合方便，系列性、實用性強，結構新穎等特點。

1：低壓成套開關設備和控制設備俗稱低壓開關柜，亦稱低壓配電柜，它是指交、直流電壓在1000V以下的成套電氣裝置。

2：我國低壓配電柜市場隨著智能電網、基礎設施的建設實施、制造業的投資以及新能源行業的發展，來一直保持快速增長的態勢。

3：監測數據顯示，2010年，中國低壓配電柜市場總體銷售額為106.33億元，同比增長11.2%;2011年，我國低壓配電柜市場總體銷售額達到119.60億元，同比增長12.5%。

4：在我國低壓配電柜市場需求大好的環境下，行業內部競爭必將加劇，提供新一代的低壓成套設備及系統解決方案的供應商在未來的市場競爭中將取得先機，企業產品只有具備上述特征才能在未來的競爭中，贏得一定的優勢，從而搶占第四代低壓電器產品的制高點。

GCS柜：

主構架

1:主架構采用8MF型開口型鋼，型鋼側面分別有模數為20mm和100mm的直徑9.2mm的安裝孔

2:裝置的各功能室相互隔離，其隔室分為功能單元室、母線室、電纜室

GCS型低壓配電柜

。各室的作用相互獨立。

3:水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力

電纜隔室的設計使電纜上下進出均十分方便

功能單元

抽屜層高的模數為160mm,單元回路額定電流400A及以下

GCK柜：（MCC）

主架構

柜體基本結構是組合裝配式結構。螺栓緊固連接，20mm為模數安裝孔

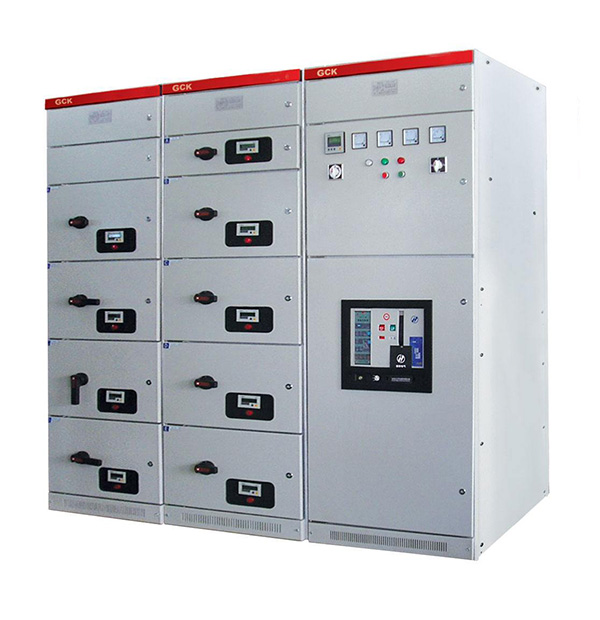

GCK（L）型低壓配電柜

GCK（L）型低壓配電柜

裝置的個功能室相互隔離，GCK柜的基本特點就是母線在柜體上部，其隔室分為功能單元室(柜前)、母線室（柜頂部）、電纜室(柜后)。也可靠墻安裝，此時，柜體右邊加寬200mm作為電纜室，此時和MNS柜的頂部母線樣式差不多。

功能單元

抽屜層高的模數為200mm

MNS柜：（MCC）

主架構

1：柜體基本結構是由C型型材裝配組成。C型型材是以E=25mm為模數安裝孔的鋼

MNS型配電柜

板彎制而成

2：抽出式MCC柜內分為三個隔室，，其隔室分為功能單元室(柜前左邊)、母線室（柜后部）、電纜室(柜前右邊)。由于水平母線隔室在后面，所以又可做成雙面柜。

3：為了減少開關柜排列寬帶而設計的后出線，開關柜的主母線水平安裝在開關柜的頂部，柜的后半部為電纜室，此時，此時和GCK柜的母線樣式差不多

GGD柜：（ESS）

電氣性能：

1）基本電氣參數

A）額定絕緣電壓： 交流660v(1000)v

GGD型低壓配電柜

B)額定工作電壓： 主電路：交流380v(660V) 輔電路：交流380v(220v) 直流220v(110v)

C）額定頻率：50Hz

D）額定電流：≤4000A

E）額定峰值耐受電流（0.1s) 105KA

F）額定短時耐受電流（1s) 50KA

GCK系列型交流低壓配電柜是被國家列為新型節能產品，控制中心結構先進，外形美觀，電氣性能高，防護等級高，安全可靠，維護方便，是冶金、石油、化工、電工機械、輕紡等行業低壓供電系統理想的配電裝置。

主要技術性能

b) 額定工作電壓：380V、660V

c) 使用頻率：50Hz

d) 額定電流：水平母線系統1600～3150A 垂直母線系統400～800A

e) 額定短時耐受電流：水平母線80KA 有效值/1秒　垂直母線50KA 有效值/1秒

f) 額定峰值電流：水平母線175KA 垂直母線110KA

g) 功能單元分斷能力：50KA

h) 外設防護等級：IP40
